வேலை செய்யும் கோட்பாடுகள் மற்றும் பயன்பாடுகளில் அதிக மின்னழுத்த பாதுகாப்பாளர்கள் மற்றும் மின்னல் கைது செய்பவர்களுக்கு இடையே உள்ள வேறுபாடுகளின் பகுப்பாய்வு

சக்தி அமைப்புகள் மற்றும் பல்வேறு மின் சாதனங்களில், அதிக மின்னழுத்தம் மற்றும் மின்னல் தாக்குதல்கள் இரண்டு பொதுவான மற்றும் அழிவுகரமான பாதுகாப்பு அபாயங்களாகும். இந்த அபாயங்களைக் குறைக்க, ஓவர்வோல்டேஜ் ப்ரொடக்டர்கள் (SPDs) மற்றும்மின்னல் தடுப்பான்கள்பொதுவாக பொறியியல் பயன்பாடுகளில் நிறுவப்படுகின்றன.

இரண்டும் மின் பாதுகாப்பு சாதனங்கள் என்றாலும், அவை அவற்றின் பாதுகாக்கப்பட்ட பொருள்கள், செயல்பாட்டுக் கொள்கைகள் மற்றும் பயன்பாட்டுக் காட்சிகளில் குறிப்பிடத்தக்க வேறுபாடுகளைக் கொண்டுள்ளன, மேலும் அவை ஒன்றுக்கொன்று மாற்றவோ அல்லது மாற்றவோ முடியாது.

I. ஓவர்வோல்டேஜ் ப்ரொடெக்டர்: இன்டர்னல் சிஸ்டம் ஓவர் வோல்டேஜுக்கு எதிரான "பாதுகாப்பின் முதல் வரி"

ஓவர்வோல்டேஜ் ப்ரொடெக்டர்கள், பொதுவாக எழுச்சி பாதுகாப்பு சாதனங்கள் (SPD கள்) என்றும் அழைக்கப்படுகின்றன, அவை முதன்மையாக மின் அமைப்பினுள் உருவாக்கப்படும் அதிக மின்னழுத்தங்களிலிருந்து பாதுகாக்கப் பயன்படுகின்றன,

அதிக மின்னழுத்தத்தை இயக்குதல் (ஆன் செய்தல், அணைத்தல், திடீர் சுமை மாற்றங்கள்)

தூண்டப்பட்ட அதிக மின்னழுத்தம்

மின்னலால் தூண்டப்பட்ட அலைகள் (நேரடி அல்லாத மின்னல் தாக்குதல்கள்)

வேலை செய்யும் கொள்கை

கணினி மின்னழுத்தம் சாதாரண வரம்பிற்குள் இருக்கும் போது, ​​மிகை மின்னழுத்த பாதுகாப்பாளர் உயர் மின்மறுப்பு நிலையில் உள்ளது மற்றும் கணினி செயல்பாட்டில் கிட்டத்தட்ட எந்த விளைவையும் ஏற்படுத்தாது;

வரி மின்னழுத்தம் அதன் அனுமதிக்கக்கூடிய மதிப்பை உடனடியாக மீறியதும், பாதுகாப்பாளரின் உள்ளே இருக்கும் நேரியல் அல்லாத கூறுகள் அதிகப்படியான ஆற்றலை விரைவாக நடத்துகின்றன, திசைதிருப்புகின்றன, இறுக்குகின்றன அல்லது உறிஞ்சுகின்றன, இதனால் சாதனத்தின் முடிவில் உள்ள மின்னழுத்தத்தை பாதுகாப்பான வரம்பிற்கு கட்டுப்படுத்துகிறது.

பொதுவான செயல்பாட்டு கூறுகள் அடங்கும்:

உலோக ஆக்சைடு வேரிஸ்டர் (எம்ஓவி)

வாயு வெளியேற்ற குழாய் (GDT)

சிலிக்கான் கட்டுப்படுத்தப்பட்ட ரெக்டிஃபையர் (SCR)

வழக்கமான நிறுவல் இடங்கள்

மின் விநியோக அமைச்சரவை உள்வரும் வரி முடிவு

பஸ்பார் அமைப்பு

துல்லியமான உபகரணங்களின் முன் முனை (பிஎல்சி, கருவிகள், தகவல் தொடர்பு சாதனங்கள் போன்றவை)

அதன் முக்கிய செயல்பாடு: அதிக மின்னழுத்த வீச்சைக் குறைத்தல் மற்றும் உபகரண காப்பு மற்றும் உள் மின்னணு கூறுகளைப் பாதுகாத்தல்.

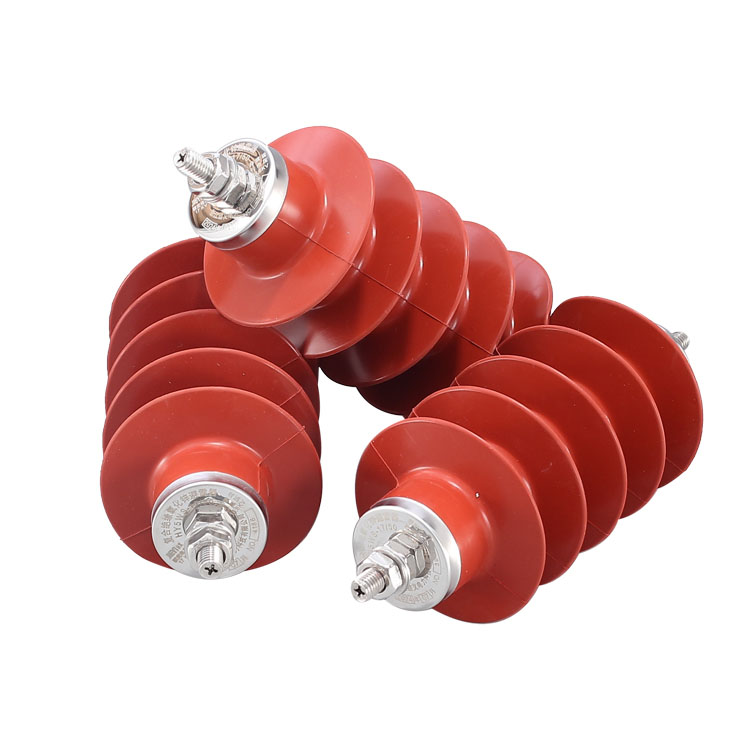

II. மின்னல் அரெஸ்டர்: "மின்னல் ஆற்றலுக்கான பாதை" வழங்குதல்

மின்னல் தடுப்புகள் முதன்மையாக நேரடி மின்னல் தாக்குதல்கள் மற்றும் வலுவான மின்னல் எழுச்சிகளிலிருந்து பாதுகாக்கப் பயன்படுகின்றன. கவனம் "மின்னழுத்தத்தை கட்டுப்படுத்துவதில்" இல்லை, ஆனால் மின்னல் மின்னோட்டத்தை விரைவாக வெளியேற்றுவதில் உள்ளது.

வேலை செய்யும் கொள்கை

மின்னல் ஒரு பரிமாற்றக் கோடு அல்லது கட்டிடத்தைத் தாக்கும் போது, ​​மின்னல் தடுப்பான் மிகக் குறுகிய காலத்தில் குறைந்த மின்மறுப்பு சேனலை உருவாக்குகிறது, பெரிய மின்னல் ஆற்றலை நேரடியாக தரையில் திசைதிருப்புகிறது, மின்னல் மின்னோட்டத்தை உபகரணங்கள் உடல் அல்லது கட்டிட அமைப்பு வழியாக கடந்து செல்வதைத் தடுக்கிறது, இதனால் குறைக்கிறது:

உபகரணங்கள் முறிவு

காப்பு சேதம்

பணியாளர்களுக்கு மின்சார அதிர்ச்சி ஏற்படும் அபாயம்

மின்னல் வேலைநிறுத்தம் அல்லது இயல்பான இயக்க நிலைமைகளின் கீழ், மின்னல் தடுப்பான் அடிப்படையில் கணினி செயல்பாட்டில் பங்கேற்காது.

 பொதுவான வகைகள்

முள் வகை மின்னல் தடுப்பான்கள்

உலோக ஆக்சைடு எழுச்சி அரெஸ்டர்கள் (இடைவெளியற்ற வகை)

வழக்கமான பயன்பாட்டுக் காட்சிகள்

பரிமாற்றம் மற்றும் விநியோக கோடுகள்

துணை மின் நிலையங்கள்

மின்னல் பாதுகாப்பு அமைப்புகளை உருவாக்குதல்

வெளிப்புற மின் வசதிகள்

மின்னல் கைது செய்பவர்கள் துல்லியமான மின்னழுத்தக் கட்டுப்பாட்டைக் காட்டிலும் நேரடி மின்னல் தாக்குதல்கள் மற்றும் ஆற்றல் சிதறலில் இருந்து பாதுகாப்பதை வலியுறுத்துகின்றனர்.

ஓவர்வோல்டேஜ் ப்ரொடெக்டர்ஸ் மற்றும் லைட்னிங் அரெஸ்டர்களுக்கு இடையிலான ஒப்பீடு

IV. பொறியியல் பயிற்சியில் சரியான தேர்வு அணுகுமுறை

நடைமுறைப் பொறியியலில், எழுச்சிப் பாதுகாப்பாளர்கள் மற்றும் மின்னல் அரெஸ்டர்கள் பெரும்பாலும் ஒன்று/அல்லது தேர்வாக இல்லாமல் இணைந்து பயன்படுத்தப்படுகின்றன:

மின்னல் கைது செய்பவர்கள்: "மின்னல்களைத் தடுப்பதற்கும் திசைதிருப்புவதற்கும்" பொறுப்பு

எழுச்சி பாதுகாப்பாளர்கள்: "எஞ்சிய எழுச்சிகளைக் குறைப்பதற்கும், உணர்திறன் வாய்ந்த உபகரணங்களைப் பாதுகாப்பதற்கும்" பொறுப்பு

தரப்படுத்தப்பட்ட பாதுகாப்பு அமைப்பை உருவாக்குவதன் மூலம் மட்டுமே மின்னல் வேலைநிறுத்தங்கள் மற்றும் கணினி அதிக மின்னழுத்தத்தின் இரட்டை ஆபத்துகளின் கீழ் மின்சார அமைப்பின் பாதுகாப்பு மற்றும் நிலைத்தன்மையை உண்மையிலேயே மேம்படுத்த முடியும்.
