Xintai, Shandong Hongzhitai நியூ எனர்ஜி டெக்னாலஜியில் கமிஷன் முடிந்தது

1. ஆணையிடுதல் முடிந்தது

ஷான்டாங், ஷான்டாங்கில் உள்ள ஷான்டாங் ஹொங்ஜிதாய் நியூ எனர்ஜி டெக்னாலஜி கோ., லிமிடெட் நிறுவனத்தில் சுவிட்ச் கியர் நிறுவல் முடிந்தது.

ஆணையிடுதல் என்பது உபகரணங்கள் ஒரு நிறுவலாக இருப்பதை நிறுத்தி ஒரு வேலை அமைப்பாகத் தொடங்கும் கட்டமாகும். ஒவ்வொரு சர்க்யூட்டும் அதன் வரைதல் மூலம் கண்டறியப்படுகிறது, ஒவ்வொரு பாதுகாப்பு சாதனமும் அமைக்கப்பட்டு நிரூபிக்கப்பட்டுள்ளது, மேலும் ஒவ்வொரு இன்டர்லாக், சிக்னல் மற்றும் அறிகுறியும் அதன் பின்னால் உள்ள சாதனங்களைப் பற்றிய உண்மையைச் சொல்ல உறுதிப்படுத்தப்படுகிறது.

அதையெல்லாம் செய்தால்தான் இந்தப் புகைப்படங்களில் உள்ள அறை, பெட்டிகளின் வரிசையாக இல்லாமல் துணை மின் நிலையமாக மாறும்.

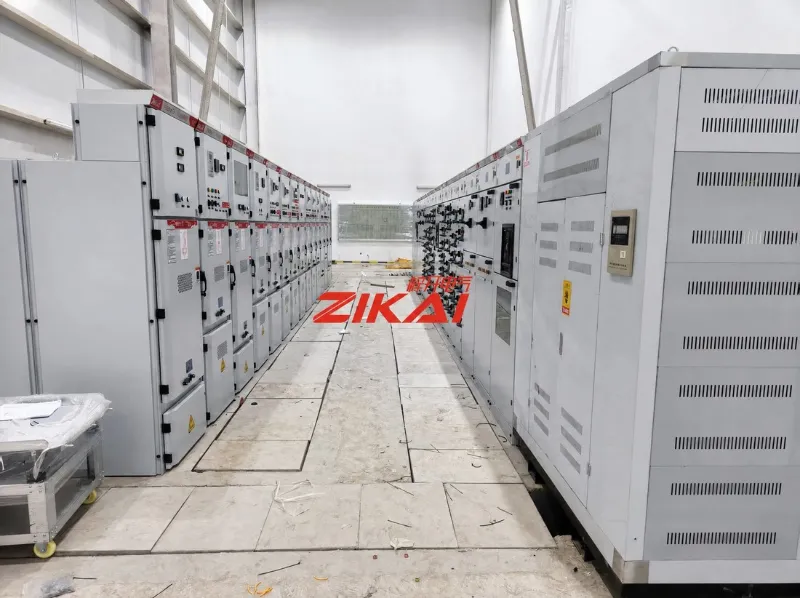

படம் 01  Xintai தளத்தில் உள்ள நடுத்தர மின்னழுத்த சுவிட்ச் கியர் அறை, KYN28A-12 பேனல்கள் இயங்கும் இடைகழி முழுவதும் ஒன்றையொன்று எதிர்கொள்ளும் வகையில் இரண்டு வரிசைகளில் அமைக்கப்பட்டுள்ளன.

2. என்ன நிறுவப்பட்டது: KYN28A-12 மெட்டல்-கிளாட் சுவிட்ச்கியர்

முக்கிய உபகரணமானது KYN28A-12 உலோக-உறையுடைய திரும்பப்பெறக்கூடிய சுவிட்ச் கியர்: உட்புற, மூன்று-கட்டம், 50 ஹெர்ட்ஸ், ஒற்றை-பஸ்பார் மற்றும் ஒற்றை-பஸ்பார் பிரித்தெடுக்கப்பட்ட அமைப்புகளுக்கு 3.6 kV முதல் 12 kV வரை கட்டப்பட்டது.

மின் ஆற்றலைப் பெறுதல் மற்றும் விநியோகித்தல் மற்றும் அதனுடன் இணைக்கப்பட்ட சுற்றுகளை கட்டுப்படுத்துதல், பாதுகாத்தல் மற்றும் கண்காணித்தல் ஆகியவை இதன் செயல்பாடு ஆகும் - இது உள்வரும் சப்ளை, வெளிச்செல்லும் ஃபீடர்கள், அளவீடு மற்றும் பாதுகாப்பு அனைத்தும் ஒரே அறையில் சந்திக்கும் புள்ளியாக அமைகிறது.

பேனல் முனைகளில் ஏற்பாடு தெளிவாக உள்ளது. ஓட்டத்தின் தலைவர் முதல் பஸ்பார் பகுதிக்கான உள்வரும் தனிமைப்படுத்தல் பேனலையும், இரண்டாவது இன்கமிங் பேனலையும் கொண்டு செல்கிறார், அதைத் தொடர்ந்து முன்பக்கத்தில் 630 A மதிப்பீடுகள் கொண்ட சர்க்யூட்-பிரேக்கர் பேனல்கள் உள்ளன.

ஒவ்வொரு பேனலும் எண் மூலம் அடையாளம் காணப்படுகின்றன — G01, G02 மற்றும் அதற்கு மேல் — QR-குறியிடப்பட்ட அடையாளம், ஒற்றை வரி வரைபடங்கள் மற்றும் பாதுகாப்பு எச்சரிக்கைகளுடன்.

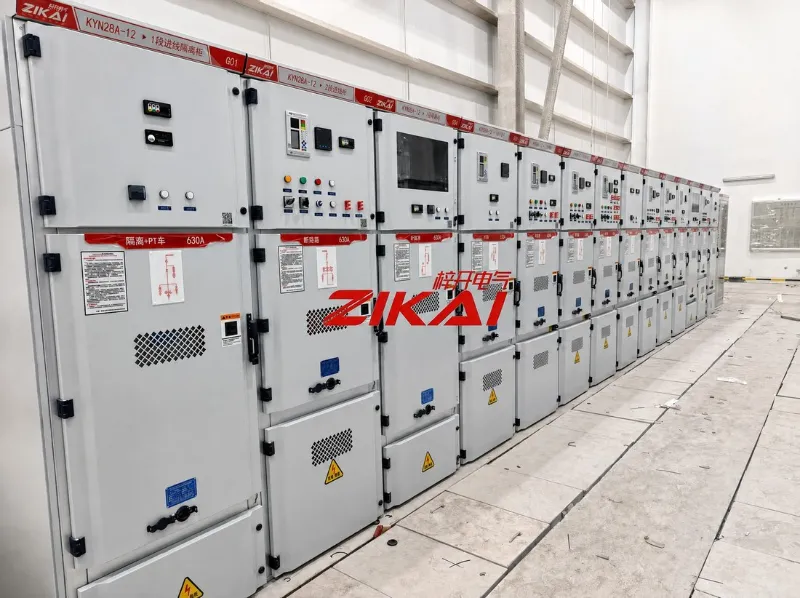

படம் 02  KYN28A-12 பேனல்கள். பேனல் எண்கள், சர்க்யூட் பெயர்கள், 630 A மதிப்பீடுகள், ஒற்றை வரி வரைபடங்கள் மற்றும் முன்பக்கங்களில் QR-குறியிடப்பட்ட அடையாளம்.

3. DC பேட்டரி திரை

சுவிட்ச் கியருடன் DC பேட்டரி திரை அமர்ந்திருக்கிறது. முக்கிய சப்ளை இல்லாதபோது பாதுகாப்பு, கட்டுப்பாடு மற்றும் குறிப்பை உயிருடன் வைத்திருக்கும் காத்திருப்பு ஆதாரம் இது - அந்த சுற்றுகள் மிகவும் முக்கியமான தருணம்.

திரையானது சார்ஜிங் மற்றும் விநியோகப் பிரிவை பேட்டரி வங்கியுடன் இணைக்கிறது, எனவே முழு DC அமைப்பையும் ஒரே இடத்தில் ஆய்வு செய்யலாம். புகைப்படங்களில் பேட்டரி ஸ்டிரிங் மற்றும் இன்ஸ்ட்ரூமென்ட் முன் பேனல் ஒரே அடைப்பில் அமர்ந்திருக்கும்.

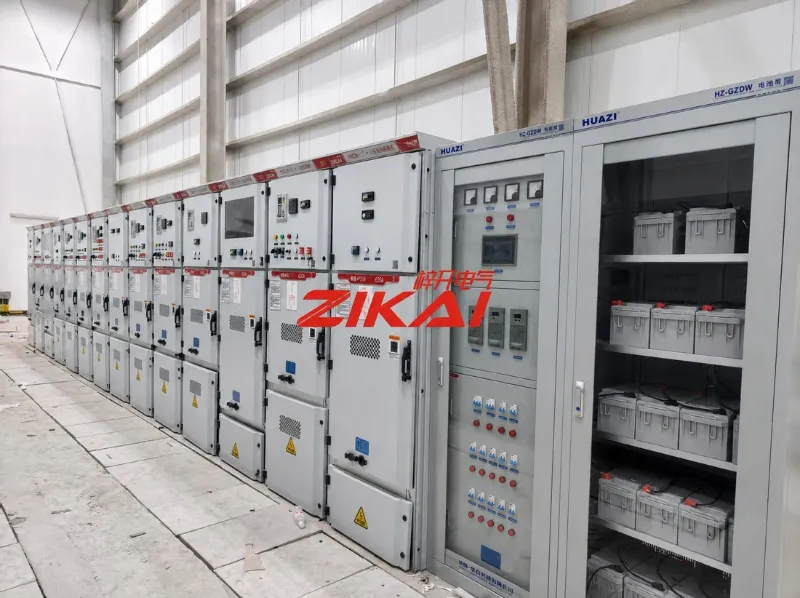

படம் 03  DC பேட்டரி திரை, கருவி பொருத்தப்பட்ட முன் பேனல் மற்றும் பேட்டரி பேங்க் ஆகியவை ஒரே உறையில் வைக்கப்பட்டுள்ளன.

4. "கமிஷனிங் கம்ப்ளீட்" என்றால் என்ன

ஒரு கமிஷன் சைன்-ஆஃப் என்பது செய்யப்பட்ட விஷயங்களின் பட்டியல். எங்களுடையது இப்படி வாசிக்கிறது:

• ஒவ்வொரு சர்க்யூட்டும், பேனல் வாரியாக வரைபடங்களுக்கு எதிராகக் கண்டறியப்பட்டு உறுதிப்படுத்தப்பட்டது

• பாதுகாப்பு அமைப்புகள் வடிவமைக்கப்பட்டு செயல்படும் வகையில் பயன்படுத்தப்பட்டன

• திரும்பக்கூடிய டிரக்குகள் ஓடும் போது சீரமைப்பு மற்றும் பரிமாற்றம் ஆகியவை சரிபார்க்கப்பட்டன

• இன்டர்லாக் மற்றும் பாதுகாப்பு ஷட்டர்கள் சரிபார்க்கப்பட்டதால், எந்த பேனலையும் வரிசைக்கு வெளியே இயக்க முடியாது

• அடையாளம், அளவீடு மற்றும் எச்சரிக்கை சமிக்ஞைகள் தளத்தில் உள்ள நிபந்தனைகளுக்கு எதிராக உறுதிப்படுத்தப்பட்டுள்ளன

• இன்சுலேஷன் மற்றும் மின்கடத்தா சோதனைகள் ஆற்றலுக்கு முன் நிறைவேற்றப்பட்டன

• லேபிளிங், வரைபடங்கள் மற்றும் இயற்பியல் தளம் உடன்படிக்கைக்கு கொண்டு வரப்பட்டது

புகைப்படத்தில் எதுவுமே தெரியவில்லை. வரைதல் சொல்லும் விதத்தில் அறை செயல்படுகிறதா என்பதை இவை அனைத்தும் தீர்மானிக்கின்றன.

5. தள பதிவு

ஒரே ஓட்டத்தின் இரண்டு காட்சிகள்: சுவிட்ச் கியர் வரிசையின் முழு நீளம் மற்றும் வரிசைகளுக்கு இடையில் இயங்கும் இடைகழி. தரை அடையாளங்கள், அணுகல் அனுமதி மற்றும் அதன் எண்ணுக்கு எதிராக ஒவ்வொரு பேனலின் நிலையும் இந்த கட்டத்தில் சரிபார்க்கப்படுவதில் ஒரு பகுதியாகும்.

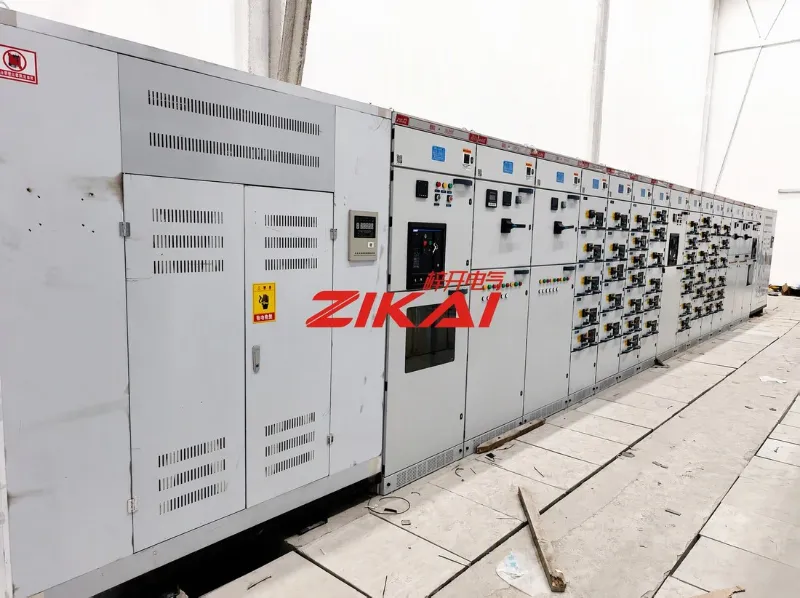

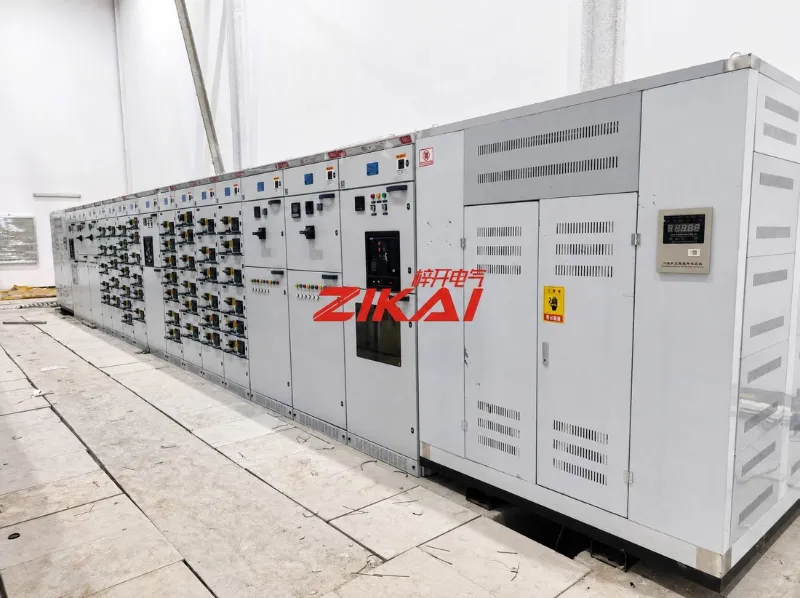

படம் 04  பேனல் முன்பக்கங்கள், பாதுகாப்பு சாதனங்கள் மற்றும் இன்ஸ்ட்ரூமென்ட் பேனல்கள் வரிசையாக அதன் நீளத்தில் காணப்படும் சுவிட்ச் கியர் லைன்.

படம் 05  செயல்படும் இடைகழி. பேனல் முன்பக்கங்கள், மதிப்பீடுகள் மற்றும் பாதுகாப்பு எச்சரிக்கைகள், அணுகல் அனுமதியுடன் ஓட்டத்தில் தெளிவாக வைக்கப்பட்டுள்ளது.

6. ஜிகாய் எலக்ட்ரிக் பற்றி

Shanghai Zikai Electric Co., Ltd. (ZIKAI) முழுமையான ஆற்றல் உபகரணப் பொதிகளை உற்பத்தி செய்கிறது, மாற்றியமைக்கிறது மற்றும் சேவை செய்கிறது: நடுத்தர மின்னழுத்த சுவிட்ச் கியர், குறைந்த மின்னழுத்த விநியோக அசெம்பிளிகள், பெட்டி-வகை துணை மின்நிலையங்கள், துருவத்தில் பொருத்தப்பட்ட மற்றும் வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்கள், மின்தேக்கி இழப்பீட்டு சாதனங்கள் மற்றும் தொடர்புடைய விநியோக உபகரணங்கள்.

திட்டங்கள் நிறுவல் மற்றும் ஆணையிடுதல் மூலம் உபகரணங்கள் வழங்கலில் இருந்து வழங்கப்படுகின்றன.
